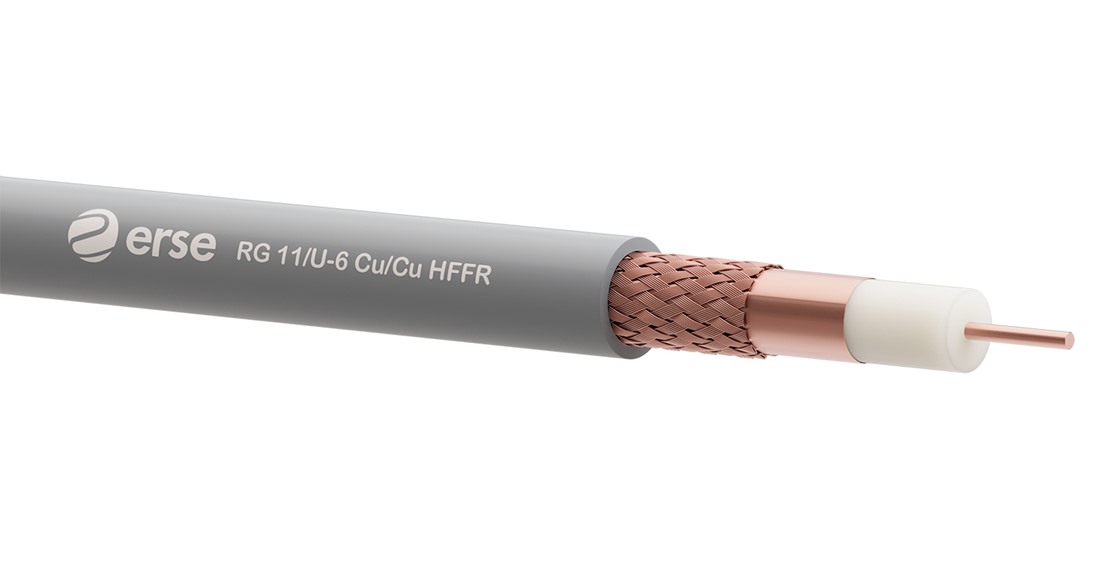

| İletken | 1,63mm Ø Elektrolitik Bakır |
|---|---|
| Yalıtkan | 7,20mm Ø Fiziksel Köpük PE |
| 1.Ekran | Cu-Pes Bant (100% Kapama) |
| 2.Ekran | Elektrolitik Bakır Örgü |
| Kılıf | 10mm Ø HFFR Kompaund Siyah ya da Gri |
| Toplam Ağırlık | 96kg/km |
| Standart Uzunluk | 100/500/1000/2000m |
| YALITIM DİRENCİ (min.) | EFEKTİF KAPASİTE | YAYILMA HIZI | ÇALIŞMA VOLTAJI | TEST VOLTAJI | BÜKÜLME YARIÇAPI | ÇALIŞMA SICAKLIĞI | EMPEDANS |
|---|---|---|---|---|---|---|---|
| 10000MΩxkm | 52±2 pF/mt | 82% | 2kV | 5kV | 20x Cable Ø | -40˚C ~ +70˚C | 75±3 Ω |
| ALEV GECİKTİRİCİLİK TESTİ | DUMAN YOĞUNLUĞU TESTİ | KOROZİF GAZ TESTİ | HALOJENSİZLİK TESTİ |
|---|---|---|---|
| EN 60332-1-2 | EN 61034-2 | EN 60754-2 | EN 60754-1 |
| KOD NO | KABLO ÇAPI | BAKIR AĞIRLIĞI | YAKLAŞIK KABLO AĞIRLIĞI |
|---|---|---|---|
| (mm) | (kg/km) | (kg/km) | |
| MDER018200100163G | 10 | 41 | 96 |
| Ekranlama Sınıfı | Zt= Transfer Empedansı Frekansı 5-30MHz | Ekranlama Zayıflatması | ||
|---|---|---|---|---|
| as 30-1000 MHz | as 1000-2000 MHz | as 2000-3000 MHz | ||
| B | ≤ 15 mΩ/m | ≥ 75 dB | ≥ 65 dB | ≥ 55 dB |
| MHz | |||||||
|---|---|---|---|---|---|---|---|
| 5 | 200 | 400 | 800 | 1000 | 2150 | 2400 | 3000 |
| dB/100m | |||||||
|---|---|---|---|---|---|---|---|
| 2,8 | 9,3 | 13,7 | 19,1 | 22 | 32,5 | 35,1 | 39,3 |
