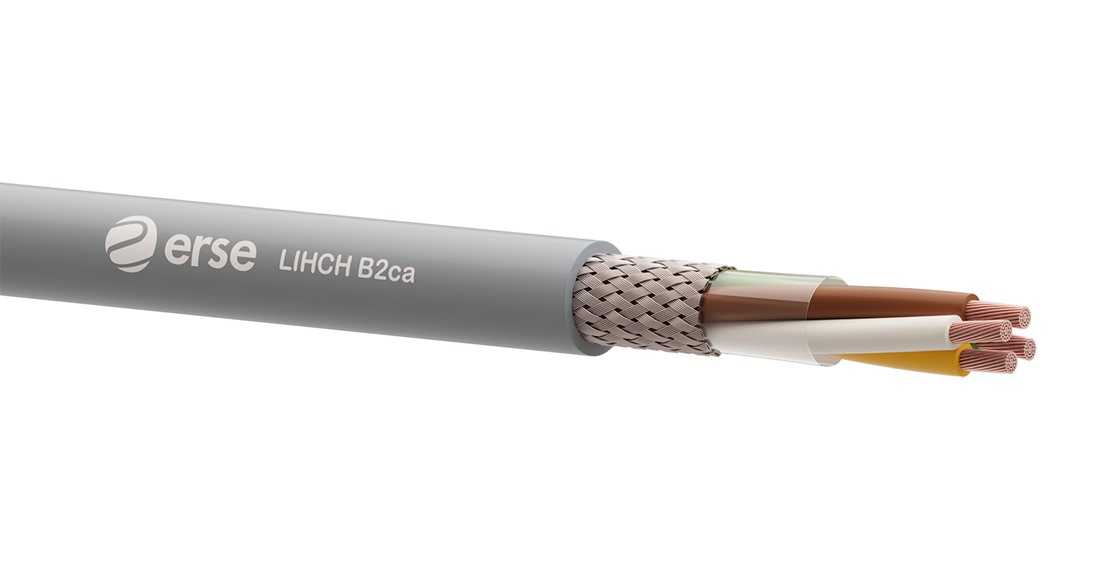

| İletken | EN 60228 Sınıf 5 Bükülü Elektrolitik Tavlı Bakır |
|---|---|
| Yalıtkan | EN 50290-2-26 HFFR Kompaund |
| Yalıtım Renk | DIN 47100 |
| Büküm | Uygun adımda katlar halinde |
| Ayırıcı Bant | Pes Bant |
| Ekran | Kalaylı Bakır Örgü |
| Kılıf | EN 50290-2-27 HFFR Kompaund |
| Kılıf Rengi | RAL 7001 Gri |
| İLETKEN DİRENCİ (max.) | YALITIM DİRENCİ (min.) | EFEKTİF KAPASİTE (max.) | EMPEDANS | İNDÜKTANS | AKIM TAŞIMA KAPASİTESİ | ÇALIŞMA VOLTAJI | TEST VOLTAJI | BÜKÜLME YARIÇAPI | ÇALIŞMA SICAKLIĞI | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² 0,5 0,75 1 1,5 2,5 | Ω/km 39 26 19,5 13,3 7,98 | MΩxkm 200 | mm² 0,5 0,75 1 1,5 2,5 | pf/m 120 120 120 120 120 | 78Ω | 0,67 mH/km | 0,5 0,75 1 1,5 2,5 | 6 13 16 20 25 | 500 V | ≤ 1 mm² = 1200 V ≥1,5 mm² = 2500 V | 15x Cable Ø | Sabit -30˚C ~ +70˚C Hareketli -5˚C ~ +70˚C |
| ALEV GECİKTİRİCİLİK | DUMAN YOĞUNLUĞU TESTİ | KOROZİF GAZ TESTİ | HALOJENSİZLİK TESTİ | ALEV YAYILIMI TESTİ |
|---|---|---|---|---|
| EN 60332-1-2 | EN 61034-2 | EN 60754-2 | EN 60754-1 | EN 60332-3-24 |
| KOD NO | DAMAR SAYISI VE KESİTİ (mm²) | KABLO ÇAPI (mm) | BAKIR AĞIRLIĞI (kg/km) | YAKLAŞIK KABLO AĞIRLIĞI (kg/km) |
|---|---|---|---|---|
| MDER033500200050G | 2 x 0,50 | 5,1 | 16 | 62 |
| MDER033500300050G | 3 x 0,50 | 5,4 | 23 | 42 |
| MDER033500400050G | 4 x 0,50 | 5,8 | 28 | 51 |
| MDER033500500050G | 5 x 0,50 | 6,3 | 43 | 61 |
| MDER033500200075G | 2 x 0,75 | 5,5 | 23 | 42 |
| MDER033500300075G | 3 x 0,75 | 5,8 | 31 | 51 |
| MDER033500400075G | 4 x 0,75 | 6,3 | 39 | 63 |
| MDER033500500075G | 5 x 0,75 | 6,8 | 49 | 78 |
| MDER033500200100G | 2 x 1 | 5,9 | 29 | 49 |
| MDER033500300100G | 3 x 1 | 6,2 | 39 | 60 |
| MDER033500400100G | 4 x 1 | 6,8 | 52 | 76 |
| MDER033500500100G | 5 x 1 | 7,4 | 63 | 93 |
| MDER033500200150G | 2 x 1,5 | 6,7 | 39 | 64 |
| MDER033500300150G | 3 x 1,5 | 7,1 | 55 | 81 |
| MDER033500400150G | 4 x 1,5 | 7,7 | 72 | 102 |
| MDER033500500150G | 5 x 1,5 | 8,5 | 87 | 127 |
| MDER033500200250G | 2 x 2,5 | 7,5 | 60 | 86 |
| MDER033500300250G | 3 x 2,5 | 7,9 | 87 | 112 |
| MDER033500400250G | 4 x 2,5 | 8,7 | 113 | 143 |
| MDER033500500250G | 5 x 2,5 | 9,7 | 139 | 183 |
