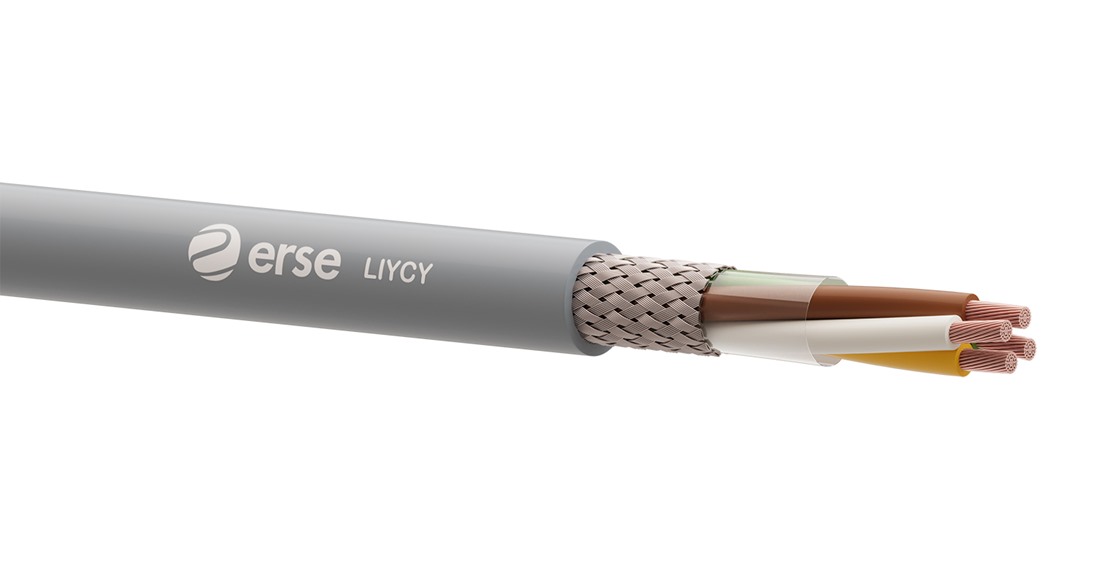

| İletken | EN 60228 Sınıf 5 Bükülü Elektrolitik Tavlı Bakır |
|---|---|
| Yalıtım | EN 50290-2-21 PVC Kompaund |
| Yalıtım Renk | DIN 47100 |
| Büküm | Uygun adımda katlar halinde |
| Ayırıcı Bant | Pes Bant |
| Ekran | Kalaylı Bakır Örgü |
| Kılıf | EN 50290-2-22 PVC Kompaund |
| Kılıf Rengi | RAL 7001 Gri |
| İLETKEN DİRENC (max.) | YALITIM DİRENCİ (min.) | EFEKTİF KAPASİTE (max.) | EMPEDANS | İNDÜKTANS | AKIM TAŞIMA KAPASİTESİ | ÇALIŞMA VOLTAJI | |||
|---|---|---|---|---|---|---|---|---|---|
| mm² 0,22 0,34 0,5 0,75 1 1,5 2,5 | Ω/km 89,8 56 39 26 19,5 13,3 7,98 | MΩxkm 200 | mm² 0,22 0,34 0,5 0,75 1 1,5 2,5 | pf/m 110 110 120 120 120 120 120 | 78Ω | 0,67 mH/km | 0,22 0,34 0,5 0,75 1 1,5 2,5 | 2,5 4,5 6 13 16 20 25 | 500 V |
| TEST VOLTAJI | BÜKÜLME YARIÇAPI | ÇALIŞMA SICAKLIĞI | ALEV GECİKTİRİCİLİK TESTİ |
|---|---|---|---|
| ≤ 1 mm2 = 1200 V ≥1,5 mm2 = 2500 V | 10x Cable Ø | Sabit -30˚C ~ +70˚C Hareketli -5˚C ~ +70˚C | EN 60332-1-2 |
| KOD NO | DAMAR SAYISI VE KESİTİ (mm²) | KABLO ÇAPI (mm) | BAKIR AĞIRLIĞI (kg/km) | YAKLAŞIK KABLO AĞIRLIĞI (kg/km) |
|---|---|---|---|---|
| MDER005700200022G | 2 x 0,22 | 4,1 | 11 | 23 |
| MDER005700300022G | 3 x 0,22 | 4,3 | 14 | 27 |
| MDER005700400022G | 4 x 0,22 | 4,6 | 16 | 31 |
| MDER005700500022G | 5 x 0,22 | 4,9 | 19 | 36 |
| MDER005700600022G | 6 x 0,22 | 5,3 | 21 | 40 |
| MDER005700800022G | 8 x 0,22 | 5,7 | 28 | 50 |
| MDER005701000022G | 10 x 0,22 | 6,5 | 34 | 60 |
| MDER005700200034G | 2 x 0,34 | 4,4 | 14 | 27 |
| MDER005700300034G | 3 x 0,34 | 4,6 | 18 | 32 |
| MDER005700400034G | 4 x 0,34 | 5 | 22 | 38 |
| MDER005700500034G | 5 x 0,34 | 5,3 | 26 | 44 |
| MDER005700700034G | 7 x 0,34 | 5,8 | 35 | 56 |
| MDER005700800034G | 8 x 0,34 | 6,2 | 39 | 62 |
| MDER005701000034G | 10 x 0,34 | 7,1 | 49 | 76 |
| MDER005700200050G | 2 x 0,50 | 5,1 | 16 | 34 |
| MDER005700300050G | 3 x 0,50 | 5,4 | 23 | 42 |
| MDER005700400050G | 4 x 0,50 | 5,8 | 28 | 50 |
| MDER005700500050G | 5 x 0,50 | 6,3 | 34 | 60 |
| MDER005700700050G | 7 x 0,50 | 6,8 | 45 | 76 |
| MDER005700800050G | 8 x 0,50 | 7,3 | 51 | 87 |
| MDER005701000050G | 10 x 0,50 | 8,5 | 63 | 105 |
| MDER005700200075G | 2 x 0,75 | 5,1 | 23 | 42 |
| MDER005700300075G | 3 x 0,75 | 5,8 | 31 | 51 |
| MDER005700400075G | 4 x 0,75 | 6,3 | 39 | 62 |
| MDER005700500075G | 5 x 0,75 | 6,8 | 49 | 76 |
| MDER005700700075G | 7 x 0,75 | 7,4 | 65 | 96 |
| MDER005700800075G | 8 x 0,75 | 8 | 74 | 112 |
| MDER005701000075G | 10 x 0,75 | 9,5 | 92 | 140 |
| MDER005700200100G | 2 x 1 | 5,9 | 29 | 61 |
| MDER005700300100G | 3 x 1 | 6,2 | 39 | 60 |
| MDER005700400100G | 4 x 1 | 6,8 | 52 | 91 |
| MDER005700500100G | 5 x 1 | 7,4 | 69 | 91 |
| MDER005700700100G | 7 x 1 | 8 | 85 | 117 |
| MDER005700800100G | 8 x 1 | 8,6 | 96 | 136 |
| MDER005701000100G | 10 x 1 | 10,3 | 120 | 170 |
| MDER005700200150G | 2 x 1,5 | 6,7 | 39 | 64 |
| MDER005700300150G | 3 x 1,5 | 7,1 | 55 | 80 |
| MDER005700400150G | 4 x 1,5 | 7,7 | 76 | 108 |
| MDER005800500150G | 5 x 1,5 | 8,5 | 95 | 135 |
| MDER005700700150G | 7 x 1,5 | 9,2 | 118 | 159 |
| MDER005700800150G | 8 x 1,5 | 10,2 | 135 | 192 |
| MDER005701000150G | 10 x 1,5 | 11,9 | 168 | 231 |
| MDER005700200250G | 2 x 2,5 | 7,5 | 60 | 86 |
| MDER005700300250G | 3 x 2,5 | 7,9 | 87 | 112 |
| MDER005700400250G | 4 x 2,5 | 8,7 | 113 | 142 |
| MDER005700500250G | 5 x 2,5 | 9,7 | 139 | 179 |
| MDER005700700250G | 7 x 2,5 | 10,6 | 191 | 234 |
| MDER005700800250G | 8 x 2,5 | 11,5 | 218 | 273 |
| MDER005701000250G | 10 x 2,5 | 13,7 | 272 | 339 |
