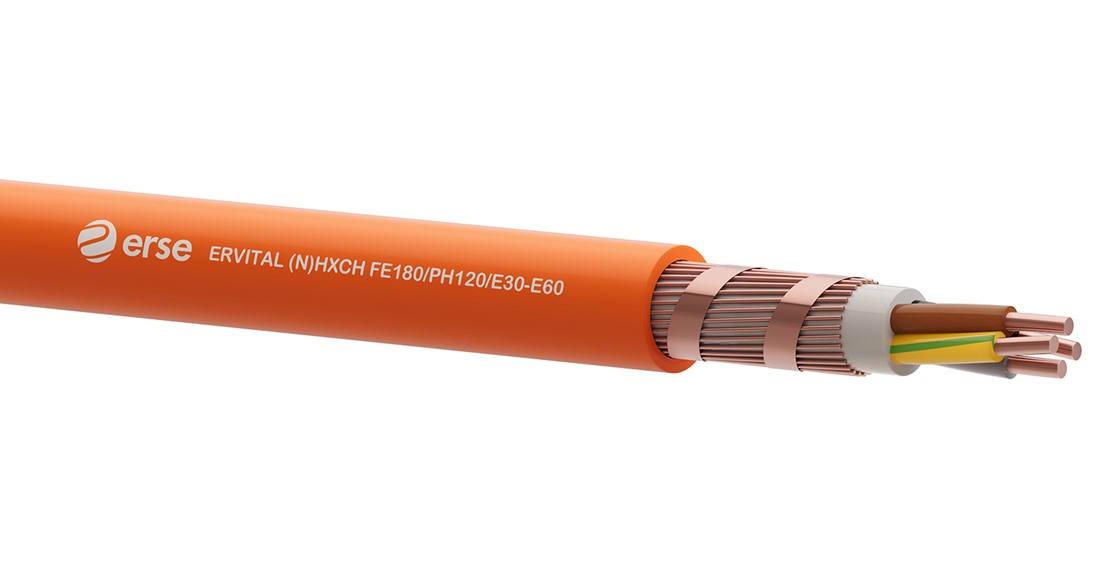

| İletken | EN 60228 Sınıf 1 ya da Sınıf 2 Elektrolitik Tavlı Bakır |
|---|---|
| Yalıtkan | HD 604 S1 HIC Çapraz Bağlı Seramik Formunda Polimer Kompaund |
| Yalıtım Renk | HD 308 S2 |
| Büküm | Uygun adımda katlar halinde |
| İç Kılıf | HFFR Kompaund |
| Ekran | Konsantrik İletken Formunda Tavlı Bakır ve Bakır Bant |
| Dış Kılıf | HD 604 S1 HM4 HFFR kompound |
| Kılıf Rengi | RAL 2003 Turuncu |
| İLETKEN DİRENCİ (max.) | ÇALIŞMA VOLTAJI | TEST VOLTAJI | BÜKÜLME YARIÇAPI | ÇALIŞMA SICAKLIĞI | |
|---|---|---|---|---|---|
| mm² 1,5 2,5 4 6 10 16 25 35 50 | Ω/km 12,1 7,41 4,61 3,08 1,83 1,15 0,727 0,524 0,387 | 0,6/1 kV | 4000V | 12x Cable Ø Çok Damarlı 15x Cable Ø Tek damar | -40˚C +90˚C Sabit -5˚C + 50˚C Hareketli *+90°C (İzin verilen max. iletken sıcaklığı) **Kısa Devre Sıcaklığı 250°C |
| KOD NO | DAMAR SAYISI VE KESİTİ | KABLO ÇAPI (mm) | YAKLAŞIK KABLO AĞIRLIĞI (kg/km) | BAKIR AĞIRLIĞI (kg/km) |
|---|---|---|---|---|
| MDER012300200151O | 2 x 1,5/1,5 | 9,8 | 150 | 61 |
| MDER012300300151O | 3 x 1,5/1,5 | 10,2 | 170 | 80 |
| MDER012300400151O | 4 x 1,5/1,5 | 10,9 | 199 | 100 |
| MDER012300500151O | 5 x 1,5/1,5 | 11,9 | 238 | 117 |
| MDER012500700151O | 7 x 1,5/1,5 | 13,1 | 293 | 150 |
| MDER012300200252O | 2 x 2,5/2,5 | 10,8 | 198 | 94 |
| MDER012300300252O | 3 x 2,5/2,5 | 11,5 | 229 | 118 |
| MDER012300400252O | 4 x 2,5/2,5 | 12,5 | 276 | 150 |
| MDER012300500252O | 5 x 2,5/2,5 | 13,6 | 324 | 171 |
| MDER012500700252O | 7 x 2,5/2,5 | 14,8 | 404 | 233 |
| MDER012300200403O | 2 x 4/4 | 12 | 265 | 142 |
| MDER012300300403O | 3 x 4/4 | 12,8 | 315 | 186 |
| MDER012300400403O | 4 x 4/4 | 13,9 | 375 | 230 |
| MDER012300500403O | 5 x 4/4 | 15,2 | 449 | 274 |
| MDER012300200604O | 2 x 6/6 | 13,6 | 362 | 208 |
| MDER012300300604O | 3 x 6/6 | 14,3 | 421 | 270 |
| MDER012300400604O | 4 x 6/6 | 15,6 | 505 | 336 |
| MDER012300500604O | 5 x 6/6 | 17 | 608 | 405 |
| MDER012300201005O | 2 x 10/10 | 16 | 546 | 345 |
| MDER012300301005O | 3 x 10/10 | 17 | 656 | 459 |
| MDER012300401005O | 4 x 10/10 | 18,8 | 809 | 573 |
| MDER012300501005O | 5 x 10/10 | 20,6 | 974 | 697 |
| MDER012300201606O | 2 x 16/16 | 20,2 | 850 | 550 |
| MDER012300301606O | 3 x 16/16 | 21,3 | 1007 | 725 |
| MDER012300401606O | 4 x 16/16 | 23,4 | 1228 | 901 |
| MDER012300501606O | 5 x 16/16 | 25,8 | 1477 | 1077 |
| MDER012300202506O | 2 x 25/16 | 23 | 1131 | 751 |
| MDER012300302506O | 3 x 25/16 | 24,7 | 1394 | 1027 |
| MDER012300402506O | 4 x 25/16 | 27,2 | 1723 | 1304 |
| MDER012300502506O | 5 x 25/16 | 29,7 | 2066 | 1580 |
| MDER012300203506O | 2 x 35/16 | 26 | 1454 | 965 |
| MDER012300303506O | 3 x 35/16 | 27,6 | 1790 | 1348 |
| MDER012300403506O | 4 x 35/16 | 30,3 | 2218 | 1731 |
| MDER012300503506O | 5 x 35/16 | 33,5 | 2700 | 2114 |
| MDER012300205007O | 2 x 50/25 | 29,2 | 1931 | 1340 |
| MDER012300305007O | 3 x 50/25 | 31,1 | 2384 | 1861 |
| MDER012300405007O | 4 x 50/25 | 34,2 | 2958 | 2385 |
| MDER012300505007O | 5 x 50/25 | 37,9 | 3609 | 2914 |
| MDER012300205007O | 2 x 50/25 | 29,2 | 1931 | 1340 |
| MDER012300305007O | 3 x 50/25 | 31,1 | 2384 | 1861 |
| MDER012300405007O | 4 x 50/25 | 34,2 | 2958 | 2385 |
| MDER012300505007O | 5 x 50/25 | 37,9 | 3609 | 2914 |
| ALEV GECİKTİRİCİLİK | ALEV YAYILMASI | DUMAN YOĞUNLUĞU TESTİ | KOROZİF GAZ TESTİ | HALOJENSİZLİK TESTİ | DEVRE BÜTÜNLÜĞÜ TESTİ (FE180) | MEKANİK ŞOKLU DEVRE BÜTÜNLÜĞÜ TESTİ (PH120) | KABLO SİSTEMİNİN DEVRE BÜTÜNLÜĞÜ TESTİ (E30-E60) |
|---|---|---|---|---|---|---|---|
| EN 60332-1-2 | EN IEC 60332-3-24 | EN 61034-2 | EN 60754-2 | EN 60754-1 | IEC 60331-21 | EN 50200 IEC 60331-1 | DIN 4102-12 |
