| İletken | EN 60228 Class 5 Bükülü Elektrolitik Bakır |
|---|---|
| Yalıtkan | Mika Bant + Çapraz Bağlı HFFR Kompaund |

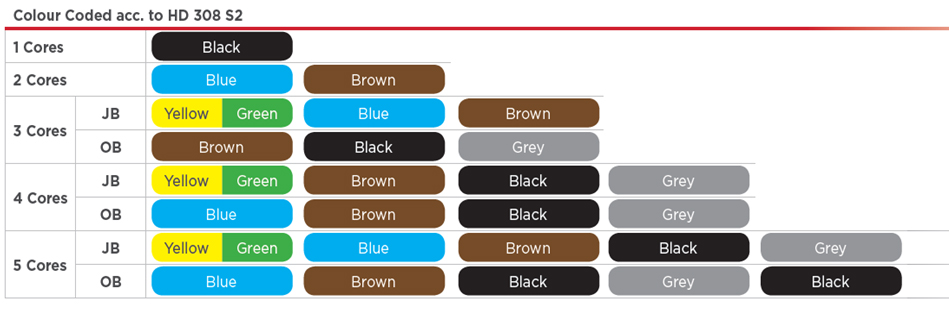

| Yalıtım Renk | HD 308 S2 |
| Büküm | Uygun adımda katlar halinde |
| Kılıf | IEC 60502-1 HFFR Kompaund |
| Kılıf Rengi | RAL2003 Turuncu |
| Mevcut Kesitler | 70 mm² ve üzeri |
| İLETKEN DİRENCİ (max.) | ÇALIŞMA VOLTAJI | TEST VOLTAJI | MİN. BÜKÜLME ÇAPI | ÇALIŞMA SICAKLIĞI | SHORT CIRCUIT TEMPERATURE | YALITIM DİRENCİ (min.) | |
|---|---|---|---|---|---|---|---|
| mm² 70 95 120 150 185 240 300 | Ω/km 0,272 0,206 0,161 0,129 0,106 0,0801 0,0641 | 0,6/1 kV | 4000 V | 12 x Ø | -40°C ~ + 90°C (Fixed Laying) | +250˚C | 100 MΩ x km |
| KOD NO | DAMAR SAYISI VE KESİTİ | KABLO ÇAPI (mm) | YAKLAŞIK KABLO AĞIRLIĞI (kg/km) | BAKIR AĞIRLIĞI (kg/km) |
|---|---|---|---|---|
| MDER130800107000O | 1 x 70 | 16,2 | 808 | 672 |
| MDER130800109500O | 1 x 95 | 17,9 | 1024 | 912 |
| MDER130800112000O | 1 x 120 | 19,8 | 1288 | 1152 |
| MDER130800115000O | 1 x 150 | 23,2 | 1622 | 1440 |
| MDER130800118500O | 1 x 185 | 24,8 | 1956 | 1776 |
| MDER130800124000O | 1 x 240 | 29,3 | 2563 | 2304 |
| MDER130800130000O | 1 x 300 | 33 | 3129 | 2880 |
| ALEV GECİKTİRİCİLİK | ALEV YAYILMASI | DUMAN YOĞUNLUĞU TESTİ | KOROZİF GAZ TESTİ | HALOJENSİZLİK | DEVRE BÜTÜNLÜĞÜ TESTİ (FE180) | MEKANİK ŞOKLU DEVRE BÜTÜNLÜĞÜ TESTİ (PH120) |
|---|---|---|---|---|---|---|
| EN 60332-1-2 | EN IEC 60332-3-24 (CAT.C) | EN 61034-2 | EN 60754-2 | EN 60754-1 | IEC 60331-21 | EN 50200 EN 60331-1 |
