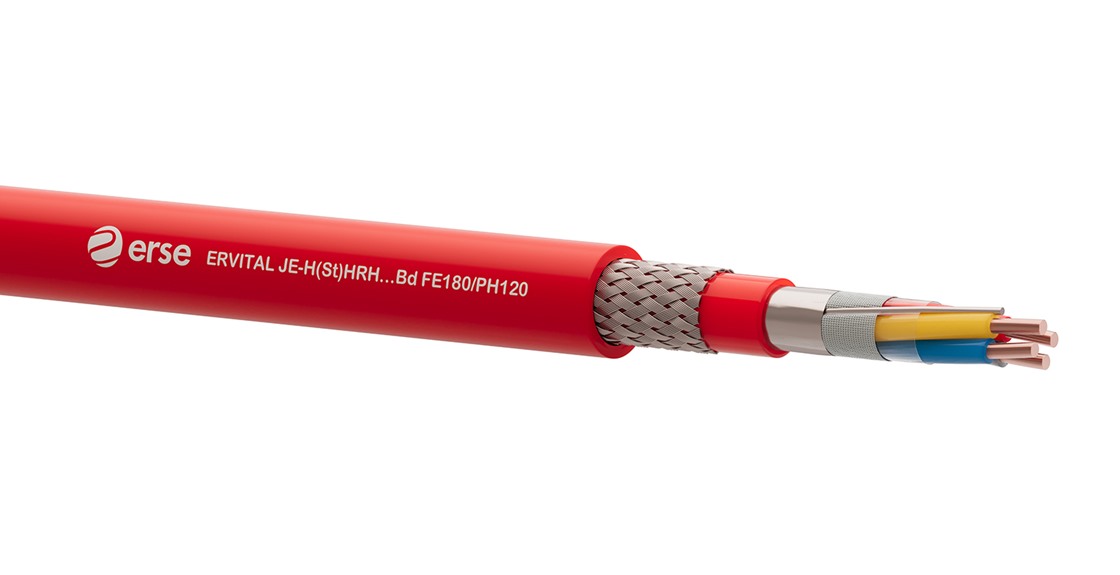

| İletken | EN 60228 Sınıf 1 Elektrolitik Bakır |
|---|---|
| Yalıtkan | EN 50363 Çapraz Bağlı Seramik Formunda Polimer Kompaund |
| Yalıtım Renk | VDE 0815 |
| Büküm | 2 Çift yıldız dörtlü düzeninde, 2 çift üzeri katlar halinde |
| Ayırıcı Bant | Pes Bant + Cam Elyaf Bant |
| Ekran | Kalaylı Bakır Toprak Teli + Al-Pes Bant |
| İç Kılıf | EN 50290-2-27 HFFR Kompaund |
| Armür | Galvanizli Çelik Tel Örgü |
| Dış Kılıf | EN 50290-2-27 HFFR Kompaund |
| Kılıf Rengi | RAL 3000 Kırmızı ya da RAL 2003 Turuncu |
| ÇEVRİM DİRENCİ | YALITIM DİRENCİ (min.) | EFEKTİF KAPASİTE | ÇALIŞMA VOLTAJI | BÜKÜLME YARIÇAPI | TEST VOLTAJI | ÇALIŞMA SICAKLIĞI | ||
|---|---|---|---|---|---|---|---|---|
| 0,8 mm 1,0 mm 1,5 mm² 2,5 mm² | Ω/km 73,2 44,6 24,6 15,1 | 100MΩxkm | 120nF/km | 225V | 12x Cable Ø | Damar/Damar 0,8mm: 500V ≥1,0mm: 1000V | Damar/Ekran 2000 V | -30˚C +70˚C Sabit '-5˚C+50˚C Hareketli * +90°C (İzin verilen max. iletken sıcaklığı) **Kısa Devre Sıcaklığı 250°C |
| KOD NO | DAMAR SAYISI VE KESİTİ | KABLO ÇAPI (mm) | YAKLAŞIK KABLO AĞIRLIĞI (kg/km) | BAKIR AĞIRLIĞI (kg/km) |
|---|---|---|---|---|
| MDER012700100080O | 1 x 2 x 0,8 + 0,8 mm | 9,2 | 145 | 15 |
| MDER012700200080O | 2 x 2 x 0,8 + 0,8 mm | 9,9 | 180 | 24 |
| MDER012700100102O | 1 x 2 x 1 + 0,8 mm | 9,6 | 165 | 20 |
| MDER012700200102O | 2 x 2 x 1 + 0,8 mm | 10,3 | 200 | 36 |
| MDER012700100150O | 1 x 2 x 1,5 mm² + 0,8 mm | 10,8 | 200 | 34 |
| MDER012700200150O | 2 x 2 x 1,5 mm² + 0,8 mm | 12 | 270 | 63 |
| MDER012700100250O | 1 x 2 x 2,5 mm² + 0,8 mm | 12,6 | 275 | 53 |
| MDER012700200250O | 2 x 2 x 2,5 mm² + 0,8 mm | 13,9 | 360 | 101 |
| ALEV GECİKTİRİCİLİK | ALEV YAYILMASI | DUMAN YOĞUNLUĞU TESTİ | KOROZİF GAZ TESTİ | HALOJENSİZLİK TESTİ | DEVRE BÜTÜNLÜĞÜ TESTİ (FE180) | MEKANİK ŞOKLU AKIM SÜREKLİLİĞİ (PH120) |
|---|---|---|---|---|---|---|
| EN 60332-1-2 | EN IEC 60332-3-24 | EN 61034-2 | EN 60754-2 | EN 60754-1 | IEC 60331-23/21 | EN 50200 |
